Подвесные ворота

Мы изготавливаем подвесные откатные ворота, предназначенные для закрытия проемов в производственных помещениях. Такие ворота представляют собой полотно, подвешенное с помощью роликовых кареток к рельсу, укрепленному над проемом. С помощью наших подвесных откатных ворот можно перекрыть проем шириной до 5 м, высотой - до 4 м.

Ворота изготавливаются из комплектующих для секционных ворот с применением рельса и роликовых кареток российского производства. Полотно ворот изготавливается из сэндвич-панелей. В полотно врезаются окна, аналогичные устанавливаемым в секционные ворота.

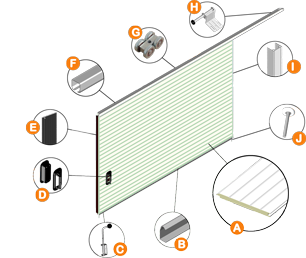

Конструкция подвесных ворот

СЭНДВИЧ-ПАНЕЛЬ
Полотно ворот представляет собой щит, собранный из установленных одна на другую сэндвич-панелей. Щит ворот можно собрать из любых панелей, указанных в каталоге.

НАПРАВЛЯЮЩАЯ
Изготовлена из оцинкованной стали. Предназначена для ограничения щита ворот от боковых качаний.

ЩЕКОЛДА
Предназначена для фиксации щита ворот в закрытом состоянии. Вместо щеколды может использоваться замок.

РУЧКА
Предназначена для удобства открывания/закрывания ворот.

УПЛОТНИТЕЛЬ
Предназначен для перекрывания щели между щитом ворот и проемом в закрытом состоянии ворот.

РЕЛЬС
Профилированный стальной рельс, внутри которого вдоль перемещаются роликовые каретки.

КАРЕТКА
Двух видов: крайняя и центральная. К каретке крепится щит ворот.

АМОРТИЗАТОР
В зависимости от массы щита ворот устанавливается либо резиновый отбойник, либо пружинный амортизатор.

ПРОФИЛЬ AL
Алюминиевый профиль, обрамляющий щит ворот. Внутрь профиля вставляются усиливающие вставки.

РОЛИК
Ограничивающий ролик. Устанавливается в пол и служит для ограничения щита ворот от боковых качаний.

Привод может оставаться неподвижным и перемещать ворота приводя в движение цепь.

Схема автоматизации подвесных ворот с неподвижным приводом

Либо привод может перемещаться вместе с воротами вдоль неподвижной цепи.

Схема автоматизации подвесных ворот с подвижным приводом

Более подробная информация - на сайте www.ditecmarket.ru.
