Гаражные ворота R40
Дополнительная информация
В секционных воротах серии R40 вместо традиционных
торсионных пружин, расположенных на валу, используются пружины растяжения.
Пружины размещаются в пластиковом коробе вдоль горизонтальных направляющих.
В зависимости от взаимного расположения короба и направляющих различают три
варианта конструкции:
-
сбоку - модификация SM;
-
снизу - модификация UM;
-
сверху - модификация TM.
Отсутствие торсионной системы позволяет устанавливать гаражные ворота в помещениях с притолокой высотой
всего от 80 мм. Максимально возможные габариты ворот составляют 3000 мм по ширине и 2650 мм по высоте.
Комплекты для самостоятельного изготовления бытовых гаражных ворот
Для дилеров, расположенных на большом расстоянии от нашего производства,
мы предлагаем очень удобное решение - комплекты для самостоятельного
изготовления бытовых гаражных ворот. Наличие на собственном складе нескольких
различных комплектов позволяет оперативно, с минимальными затратами,
изготовить ворота необходимого Клиенту размера.
Надежность и безопасность
Отсутствие торсионных пружин повышает безопасность эксплуатации секционных ворот.
Все ворота Ритерна соответствуют европейским и российским стандартам
производства, а конструкция бытовых ворот серии RB кроме того соответствует
европейским требованиям по безопасности EN-12604.
|
|
 |

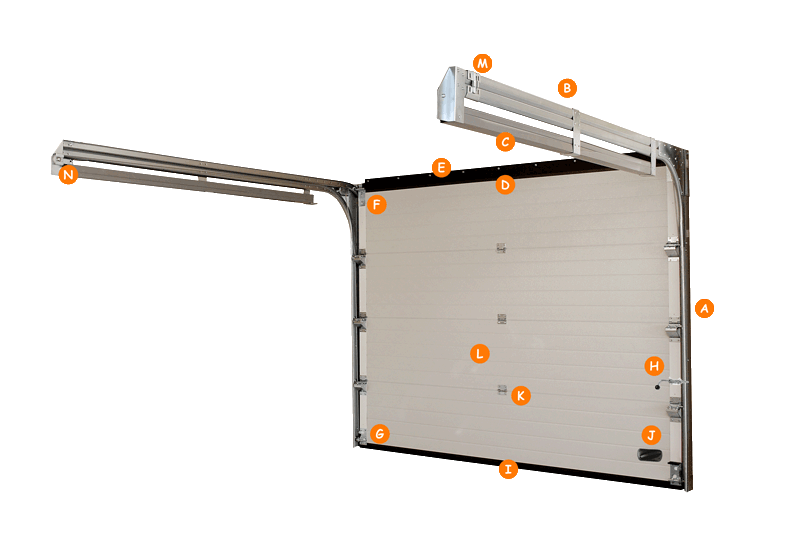

УГОЛ ВЕРТИКАЛЬНЫЙ С НАПРАВЛЯЮЩЕЙ
Г-образный профиль и вертикальная направляющая, изготовленные из оцинкованной стали.
|
 |
ГОРИЗОНТАЛЬНАЯ НАПРАВЛЯЮЩАЯ
Изготовлены из оцинкованной стали. По направляющим перемещаются ролики полотна ворот.
|
 |
КОРОБ С ПРУЖИНАМИ РАСТЯЖЕНИЯ
Пластиковый короб, внутри которого находятся пружины растяжения
|
 |
ВЕРХНИЙ ПРОФИЛЬ
Фасонный профиль с пазом для вставки резинового фасонного уплотнителя, предназначенного для перекрывания щели между стеной и полотном ворот. Профиль закрепляется на верхней секции полотна ворот, может быть выполнен из алюминия или пластика.
|
 |
ФАЛЬШ-ПАНЕЛЬ С УПЛОТНИТЕЛЕМ
Используется для перекрывания щели между стеной и полотном ворот в тех случаях, когда высоты притолоки не хватает для установки системы. Крепится на притолоку.
|
 |
КРОНШТЕЙН ВЕРХНИЙ
Кронштейн с роликодержателем и роликом, крепящийся на краю самой верхней секции. Изготовлен из оцинкованной стали. На краях остальных секциях устанавливаются боковые петли с роликодержателями и роликами. Они соединяют секции ворот.
|
 |
КРОНШТЕЙН НИЖНИЙ
Кронштейн с роликодержателем и роликом, крепящийся на краю самой нижней секции. Изготовлен из оцинкованной стали. К этому кронштейну закреплен одним концом трос.
|
 |
ЗАЩЕЛКА
Для предотвращения несанкционированного доступа в помещение, оборудованное секционными воротами, служит защелка. Представляет собой подпружиненный изогнутый штырь с рукояткой. При комплектации ворот автоматикой следует следить за тем, чтобы в момент подъема ворот защелка была ВСЕГДА открыта.
|
|
|
 |
НИЖНИЙ ПРОФИЛЬ С УПЛОТНИТЕЛЕМ
Алюминиевый фасонный профиль с 2-мя пазами для вставки резинового фасонного уплотнителя, предназначенного для перекрывания щели между неровностями пола и нижней частью полотна ворот. Алюминиевый профиль закрепляется на нижней секции полотна ворот.
|
 |
РУЧКА
Ручка из пластика черного цвета. Врезается в нижнюю часть полотна ворот для удобства открывания/закрывания ворот вручную.
|
 |
ПЕТЛЯ ЦЕНТРАЛЬНАЯ
Петля для соединения сэндвич-панелей между собой. Изготовлена из оцинкованной стали.
|
 |
СЕКЦИЯ
Секция представляет собой сэндвич-панель, представляющую собой многослойную конструкцию из вспененного полиуретана (внутри) и металла (снаружи). Металл имеет специальное антикоррозийное покрытие. Благодаря высокой плотности полиуретана и хорошей спекаемости его с металлом получается довольно жесткая и теплая конструкция. Набор секций составляет полотно ворот.
|
 |
КРОНШТЕЙН СОЕДИНИТЕЛЬНЫЙ
Для соединения и крепления к потолку сдвоенных направляющих
|
 |
ШКИВ ДЛЯ ТРОСА
Для прохождения троса
|
|
